基坑监测
基坑监测

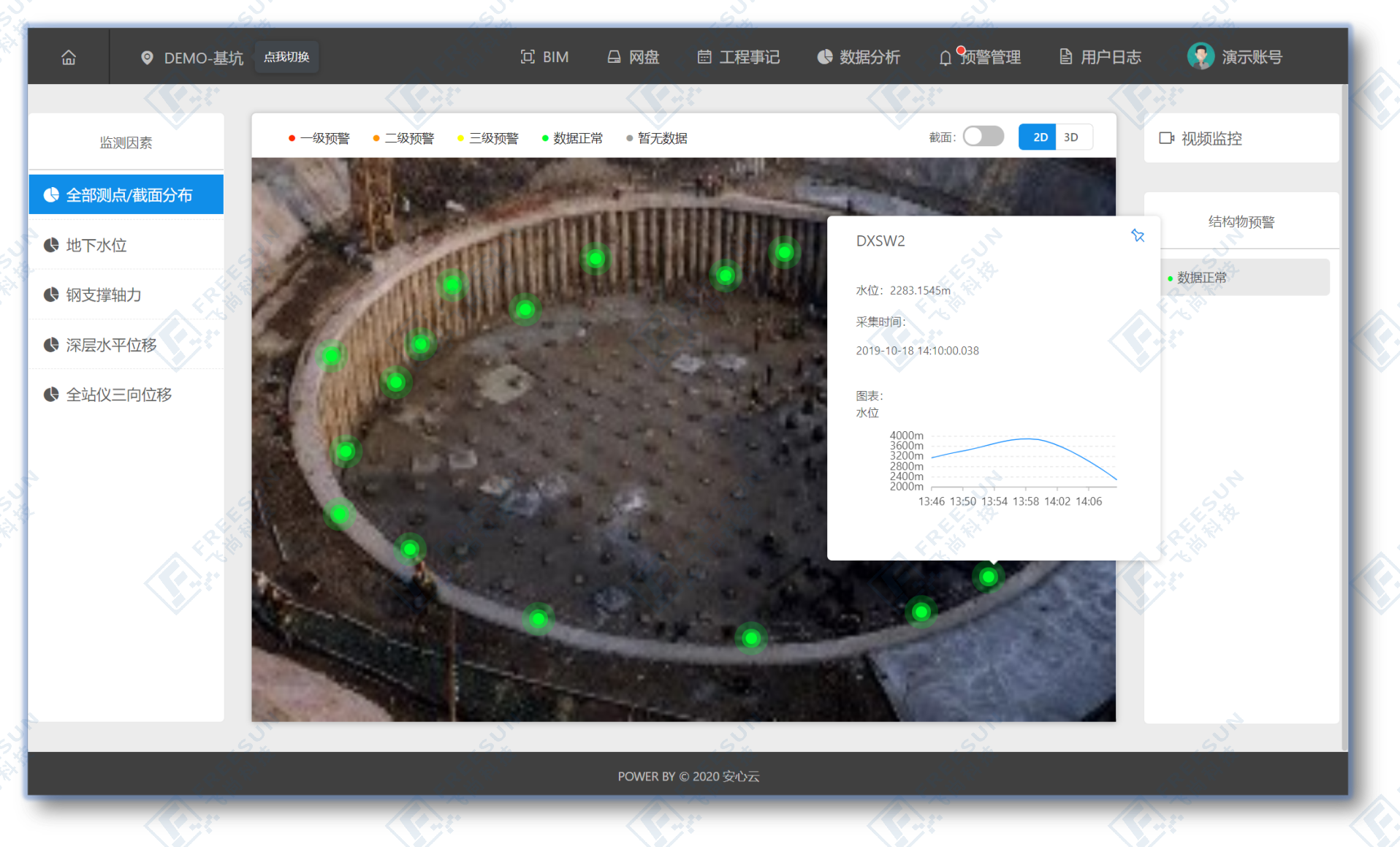

基坑在线监测系统

一、监测背景
城市基坑开挖具有施工风险高、施工难度大等特点。目前深圳、广州、东莞等地基坑施工的开挖越来越深,从最初的四到八米发展到目前最深已达二十多米。由于地下土体性质、荷载条件、施工环境的复杂性,单根据地质勘察资料和室内土工试验参数来确定设计和施工方案,往往含有许多不确定因素,对在施工过程中引发的土体性状、环境、邻近建筑物、地下设施变化的监测已成了工程建设必不可少的重要环节,同时也是指导正确施工的眼睛,是避免事故发生的必要措施,是一种信息技术。当前,基坑监测与工程的设计、施工同被列为深基坑工程质量保证的三大基本要素。

二、系统概述
飞尚科技作为中国结构安全监测行业先行者,率先将结构健康监测与物联网结构体系、云计算、局域网/通讯网等多网无缝连接等技术结合,建立一套智能基坑在线监测系统,为基坑施工现场进行实时监测。基于云计算服务中心的监测系统可容纳上万个桥梁、隧道、边坡等结构物的监测数据,形成区域性结构健康监测平台,实现区域内的所有结构统一监控管理。



三、主要监测内容
 1.建筑基坑:围护桩(墙)顶部沉降及水平位移、围护桩(墙)深层水平位移、围护桩(墙)内力、坑外土体深层水平位移、锚杆轴力、地下水位、支撑轴力、坑底隆起
 2.周边风险源:地表沉降、管线沉降、建筑物倾斜、建筑物不均匀沉降、建筑物裂缝、桥墩倾斜、桥墩不均匀沉降

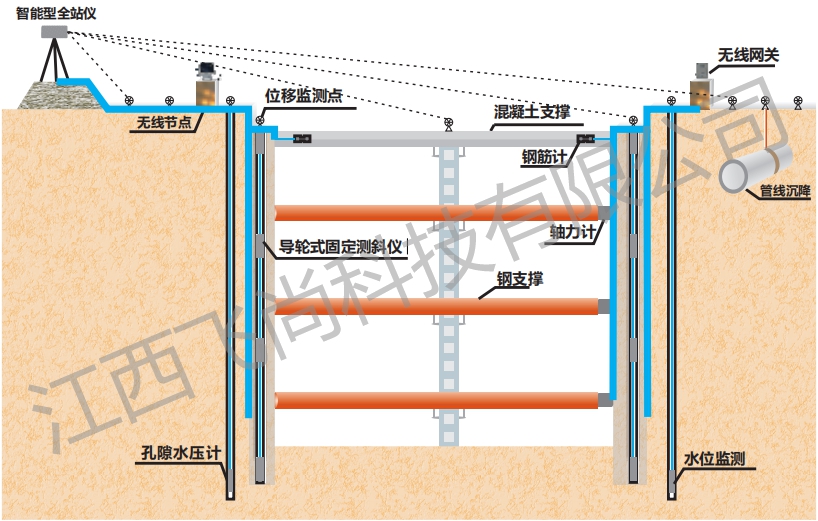

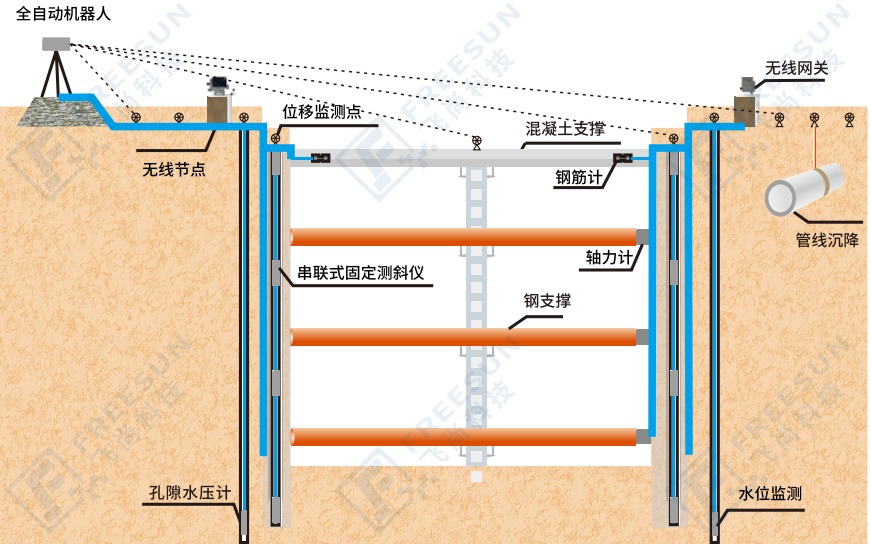

四、监测示意图


五、监测项目一览表

监测项 设备名称
支撑轴力 应变计、轴力计
锚杆轴力 钢筋计
地下水位 孔隙水压计
立柱结构竖向位移 全自动机器人
支护桩(墙)、边坡顶部竖向、水平位移 全自动机器人
支护桩(墙)体水平位移 串联式固定测斜仪
地表沉降 静力水准仪、全自动机器人
地下管线竖向位移 全自动机器人
建(构)筑物竖向位移 静力水准仪
建(构)筑物裂缝 裂缝计
桥梁墩台竖向位移 全自动机器人
桥梁墩柱倾斜 盒式固定测斜仪
桥梁裂缝 裂缝计



六、监测依据
《城市轨道交通工程施工监测技术规范DG/TJ 08-2224-2017》
《城市轨道交通工程监测技术规范GB50911-2013》
《建筑基坑工程监测技术规范GB50497-2009》
《建筑基坑工程监测技术标准GB 50497-2019》

七、实现功能
1. 24小时实时监测:通过对支护结构、地表沉降、围护桩倾斜等实时在线监测,实时掌握建筑基坑的结构变化。
2. 报表推送:监测结果实时显示发布,定期将监测报表推送给用户。
3. 多重分级预警:建立三级报警机制,当检测数据异常时,第一时间以短信、传真、广播等形式通知用户,实现综合预警功能。
4. 应急预案处理:从专家系统中直接提取相应处理方法,及时采取人员介入、封锁道路等措施,将安全隐患消除在萌芽状态。
5. 结构趋势分析:通过对基坑施工期的监测数据分析与安全评价,可实现结构稳定性趋势分析。
6. 历史资料存储:监测数据的存储,为今后同类工程设计、施工提供类比依据。
