青岛地铁一期工程伊美尔整形医院
更新时间： 2021年10月15日 点击次数：11898
青岛地铁一期工程伊美尔整形医院
工程概况
青岛市地铁一期工程３号线太平角公园站～延安三路站区间线路基本位于香港路下方，长度约1294.9m，采用矿山法施工。伊美尔整形医院位于本区间的西端，紧邻太平角公园站。下穿伊美尔整形医院施工段左、右线隧道长度均为58.49m（起止里程为K4+780.51～K4+839）。隧道开挖断面尺寸为6.3＊6.86m（宽*高），采用台阶法施工。隧道拱顶距离建筑物基础垂直距离约6.3m。隧道与建筑物的位置关系见图所示。
根据工程结构地质条件等实际情况，本工程拟对以下项目进行监测：
1. 建筑沉降监测；
2. 建筑裂缝监测；
3. 建筑倾斜监测；
4. 环境监测；
5. 现场巡视。
考虑到伊美尔整形医院工作环境，也根据不同的结构形式考虑了养护管理系统的需要，基于这些因素，并考虑到测试设备的可靠性，测试分析方法的先进性和可行性等因素，伊美尔整形医院结构安全监测系统框架见图所示。

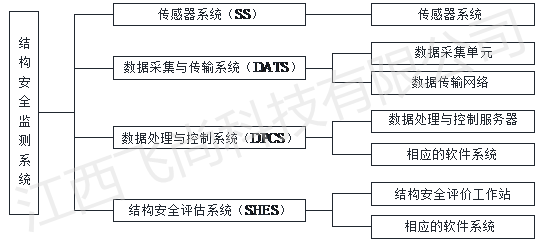

伊美尔整形医院结构安全监测系统框架图
系统实现功能
1. 自动化监测：24小时实时监测，无需人员多次进入施工现场。
2. 信息化管理：实现测试数据信息化管理，相关人员可以通过不同权限登入以太网或者利用手机取得现场结构安全数据及安全评估信息。
3. 报表推送：监测结果实时显示发布，定期将监测报表推送给用户。
4. 多重分级预警：当结构出现异常信息时，系统自动进行预报警，并通过短信方式将信息及时转达给相关管理人员，并提示后台及时对结构当前状态进行安全评估。
5. 结构趋势分析：通过丰富的荷载效应等数据与计算结果进行对比，可以得出结构的实际状态变化发展趋势，了解结构的安全状况。
6. 多种终端查询方式：支持手机、ipad、PC等不同终端查询方式，真正做到运筹帷幄，掌控千里。
青岛市地铁一期工程３号线太平角公园站～延安三路站区间线路基本位于香港路下方，长度约1294.9m，采用矿山法施工。伊美尔整形医院位于本区间的西端，紧邻太平角公园站。下穿伊美尔整形医院施工段左、右线隧道长度均为58.49m（起止里程为K4+780.51～K4+839）。隧道开挖断面尺寸为6.3＊6.86m（宽*高），采用台阶法施工。隧道拱顶距离建筑物基础垂直距离约6.3m。隧道与建筑物的位置关系见图所示。
平面位置关系图 横断面位置关系图
监测内容

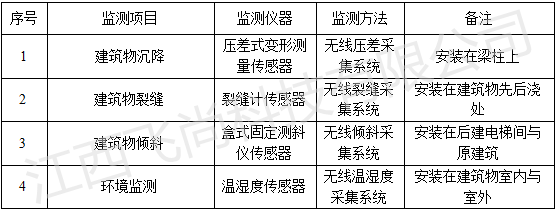

根据工程结构地质条件等实际情况，本工程拟对以下项目进行监测：
1. 建筑沉降监测；
2. 建筑裂缝监测；
3. 建筑倾斜监测；
4. 环境监测；
5. 现场巡视。
监测系统概述
考虑到伊美尔整形医院工作环境，也根据不同的结构形式考虑了养护管理系统的需要，基于这些因素，并考虑到测试设备的可靠性，测试分析方法的先进性和可行性等因素，伊美尔整形医院结构安全监测系统框架见图所示。
系统实现功能
1. 自动化监测：24小时实时监测，无需人员多次进入施工现场。
2. 信息化管理：实现测试数据信息化管理，相关人员可以通过不同权限登入以太网或者利用手机取得现场结构安全数据及安全评估信息。
3. 报表推送：监测结果实时显示发布，定期将监测报表推送给用户。
4. 多重分级预警：当结构出现异常信息时，系统自动进行预报警，并通过短信方式将信息及时转达给相关管理人员，并提示后台及时对结构当前状态进行安全评估。
5. 结构趋势分析：通过丰富的荷载效应等数据与计算结果进行对比，可以得出结构的实际状态变化发展趋势，了解结构的安全状况。
6. 多种终端查询方式：支持手机、ipad、PC等不同终端查询方式，真正做到运筹帷幄，掌控千里。
