三亚海棠湾河心岛景观桥
更新时间： 2021年10月14日 点击次数：9564
三亚海棠湾河心岛景观桥
一、 项目概况

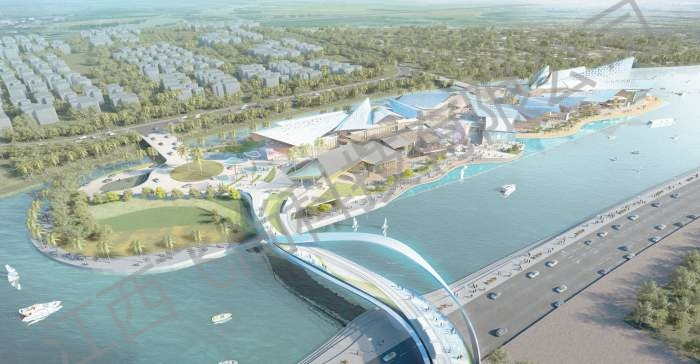

三亚海棠湾河心岛景观桥长度为215.07米，跨河高度为8.8米，跨路高度为8米，斜塔长度为84.59米，观景平台高度为45.58米（内径11.93米，外径13.7米），本项目位于三亚市海棠区A8片区，连接国际免税城与河心岛项目，属于人行景观桥。
本桥主梁为钢箱梁，其结构为空间曲面。工厂加工工艺复杂、现场安装线形控制较难；本桥桥塔施工时拟采用竖转施工方案，竖转过程中结构受力控制、同步控制以及横向稳定性控制，直接关系结构施工过程中的安全及成桥后的受力状态及成桥线形；本工程拉索种类多，且为空间结构，锚固点处结构安装精度要求高。
同时由于拉索为空间复杂结构，如何通过调索来保证桥梁受力状态和线形与设计一致，比一般的斜拉桥更加复杂。
二、监测内容
使用期间监测项目
注：1 ★应监测项，▲宜监测项，○可监测项；
监测内容及位置
（1）结构变形监测：包括梁体、桥墩倾斜和沉降等；
（2）结构应力（应变）监测：桥梁重要部位（桥梁跨中关键部位等）静态的应力（应变）测试；
（3）索力/吊杆监测：主跨斜拉索索力、吊杆拉力、系杆拉力的监测；
（4）结构振动特性与振动水平：包括振动特性的测试与分析、地震动；
（5）环境监测：监测大桥所处环境的温湿度、风速风向、雨量等。
三、监测意义
（1）通过对相关的内容的监测，建立自动化监测系统，实时掌握桥梁运营状况，有效保证桥梁的安全。
（2）了解桥梁的结构变形、应力等情况，当超过预警值时可及时预警，实现桥梁服务水准的实时安全报警，并通知相关单位及时采取相应措施。
（3）通过监测数据，对灾害进行有效评估，给决策者提供相关依据，使运维方案等更加合理，提高桥梁的使用寿命。
（4）合理配置桥梁养护维修资源，为降低桥梁运营维护成本提供科学技术依据，保证桥梁检查维修策略制订具有针对性、及时性和高效性。
（5）为科学研究提供数据支撑。通过对桥梁的监测，获取结构应变的原始数据，为相关的科学研究提供相关数据和分析服务。
（6）验证桥梁的设计建造理论与方法，以及施工工艺，从而完善相关设计施工技术规程，提高桥梁设计及加固方法的设计水平和安全可靠度，保障桥梁的使用安全，具有重要的社会意义、经济价值和广泛的应用前景。
三亚海棠湾河心岛景观桥长度为215.07米，跨河高度为8.8米，跨路高度为8米，斜塔长度为84.59米，观景平台高度为45.58米（内径11.93米，外径13.7米），本项目位于三亚市海棠区A8片区，连接国际免税城与河心岛项目，属于人行景观桥。
同时由于拉索为空间复杂结构，如何通过调索来保证桥梁受力状态和线形与设计一致，比一般的斜拉桥更加复杂。
二、监测内容
使用期间监测项目
| 基础沉降监测 | 变形监测 | 应变监测 | 环境及效应监测 | 车辆荷载 | 动力响应 | 支座反力和位移 | ||||
| 竖向 | 水平 | 风 | 温度 | 地震 | ||||||
| 梁桥 | ▲ | ★ | ○ | ★ | ○ | ★ | ▲ | ★ | ▲ | ▲ |
| 拱桥 | ▲ | ★ | ▲ | ★ | ○ | ★ | ▲ | ★ | ▲ | ▲ |
| 斜拉桥 | ▲ | ★ | ▲ | ★ | ★ | ★ | ▲ | ★ | ▲ | ▲ |
| 悬索桥 | ▲ | ★ | ▲ | ★ | ★ | ★ | ▲ | ★ | ▲ | ▲ |
监测内容及位置
| 监测项 | 传感器 | 安装位置 | 测点数量 |
| 应变 | 表面式应变计 | 钢箱梁及桥塔 | 25 |
| 温湿度 | 温湿度传感器 | 桥面 | 1 |
| 风速风向 | 风速风向仪 | 桥面 | 1 |
| 吊杆索力 | 锚索计 | 拉索 | 36 |
（1）结构变形监测：包括梁体、桥墩倾斜和沉降等；
（2）结构应力（应变）监测：桥梁重要部位（桥梁跨中关键部位等）静态的应力（应变）测试；
（3）索力/吊杆监测：主跨斜拉索索力、吊杆拉力、系杆拉力的监测；
（4）结构振动特性与振动水平：包括振动特性的测试与分析、地震动；
（5）环境监测：监测大桥所处环境的温湿度、风速风向、雨量等。
三、监测意义
（1）通过对相关的内容的监测，建立自动化监测系统，实时掌握桥梁运营状况，有效保证桥梁的安全。
（2）了解桥梁的结构变形、应力等情况，当超过预警值时可及时预警，实现桥梁服务水准的实时安全报警，并通知相关单位及时采取相应措施。
（3）通过监测数据，对灾害进行有效评估，给决策者提供相关依据，使运维方案等更加合理，提高桥梁的使用寿命。
（4）合理配置桥梁养护维修资源，为降低桥梁运营维护成本提供科学技术依据，保证桥梁检查维修策略制订具有针对性、及时性和高效性。
（5）为科学研究提供数据支撑。通过对桥梁的监测，获取结构应变的原始数据，为相关的科学研究提供相关数据和分析服务。
（6）验证桥梁的设计建造理论与方法，以及施工工艺，从而完善相关设计施工技术规程，提高桥梁设计及加固方法的设计水平和安全可靠度，保障桥梁的使用安全，具有重要的社会意义、经济价值和广泛的应用前景。
