吴淞大桥
更新时间： 2021年10月15日 点击次数：8724
吴淞大桥
项目背景
上海吴淞大桥始建于清光绪二十四年（公元1898年），1992年重建建成后，主桥梁跨长90米，是宝山区重要桥梁，连接逸仙路同济路主干道跨越蕰藻浜，交通流量大。上海吴淞大桥为预应力混凝土连续梁桥，主跨90m，桥面总宽约40m，左右分幅。桥侧有并行管线拱桥，桥检车难以涵盖梁底和梁侧范围，可达性差，检测难度大。
桥梁外观图
项目设计及实施
因上海吴淞大桥建设年代早，经过多年运营桥梁已经出现系梁局部破损、锈蚀，加之交通负荷逐年增大，安全隐患逐渐增多，对桥梁进行健康监测十分必要。经过多次现场工勘，飞尚科技决定对上海吴淞大桥进行桥梁挠度监测、应力应变监测、环境温湿度监测、桥面振动监测。
桥梁布点图
本项目所有的传感器均加装相应的金属保护套，防止损坏。根据不同线缆的特性，配备相应的线缆防护套，防止线缆损坏。另外，整套系统采用了多重防雷措施。所有监测项均采用无线传输的方式，通过公用无线通信网络，远程控制设备的采集制度，无需额外部署采集前置机和通信线路，直接通过无线传输模块实现对现场设备数据的采集和控制，简单便捷。
基于云平台的桥梁物联网系统可针对桥梁的在线采集数据深入分析、评估安全状态，为不同需求、不同权限的用户提供定制服务。系统导航页面直观反映了系统中所有测点传感器类型、测点信息、最新数据及预报警信息，使监测更加人性化，易于操作。
挠度监测与应变监测的关联因素对比图

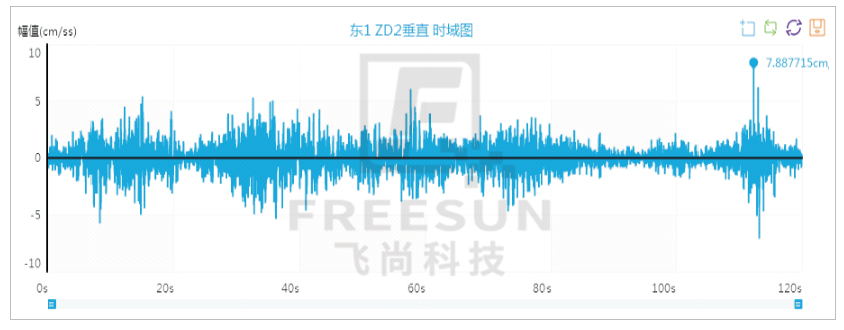

振动数据的时域图
振动监测数据的频谱图
