甘肃省白银市某边坡安全监测
甘肃省白银市某边坡安全监测

甘肃省白银市某边坡安全监测

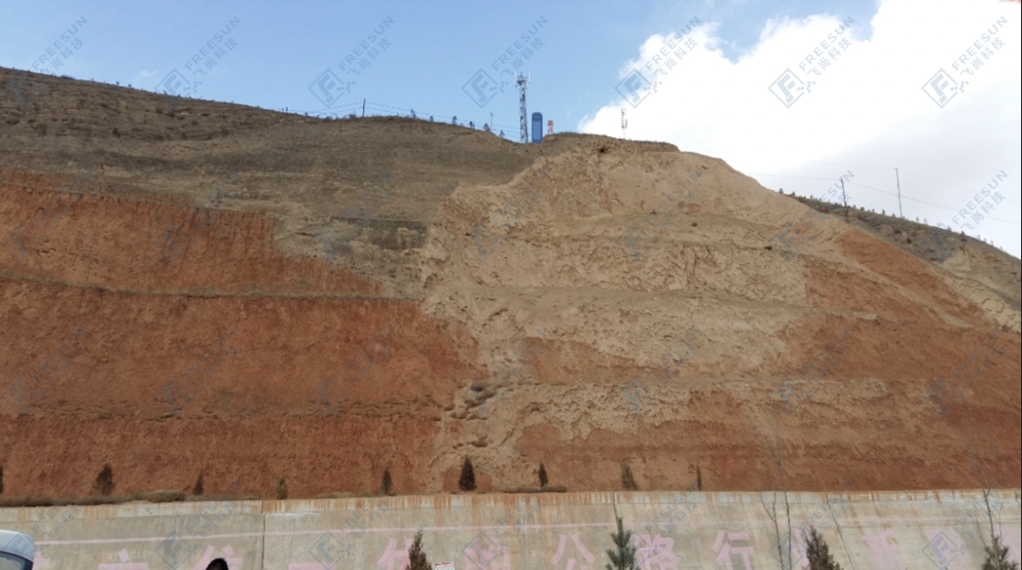

一、 项目概况

项目位于甘肃省白银市,这里沟壑纵横,形态复杂,发展速度快,它们是河流泥沙的供给地和初期搬运通道。黄土物质疏松,具垂直节理,易遭受侵蚀。现在代地貌主要以黄土梁峁组成的丘陵为主。黄土梁是近平行沟谷侵蚀的残塬或顺应下垫面原始沟谷地形覆盖黄土所表现出的正向地貌,其顶部浑圆而边坡较陡,通过长达数百米或数十公里。本项目所在路段某处内部土体松弛,易接受大气降水的渗入并继续降低抗剪强度。

二、 监测内容

监测项传感器汇总表

监测项

传感器

测点布设

表面位移

GNSS

边坡关键位置

内部位移

导轨式固定测斜仪

土体内部

降雨量

雨量计

边坡本体上

浸润线

孔隙水压计

土体内部

视频

视频摄像机

边坡外部



(1)表面位移监测:采用GNSS系统,由空间部分、地面控制部分、用户部分三大部分组成。空间部分主要为各轨道平面上的多颗卫星,每颗卫星都发出用于导航定位的信号 ,地面控制部分为支撑整个系统正常运行的地面设施称,主要由主控站、监测站、注入站、通讯与辅助系统构成;用户部分主要由用户设备、信号接收机等仪器设备构成。

(2)内部位移监测:内部位移监测不但能够测到坡体内部的蠕变,更为重要的是可以了解边坡尤其是滑动带的位移情况。

(3)地下水位监测:通过监测水压变化结合环境参数为判断边坡的稳定性提供参考和依据。



三、 建设效益

(1)2017年8月8日21时19分,四川阿坝州九寨沟县发生7.0级地震,边坡距离震中位置仅300余公里。飞尚科技迅速进行了分析,并出具了事件响应报告,及时解决了管理单位的担忧;

(2)高精尖北斗仪器监测边坡结构安全,及时把握边坡的安全状态,评定边坡的稳定性,以及通过支护结构的运营阶段的工作状态,识别支护结构的损伤程度评定支护结构的安全、可靠性与耐久性;

(3)为运营、维护、管理提供决策依据,可以使得既有边坡支护工程的技术改造决策更加科学、改造技术方案的设计更加合理、经济。



、 成功预警

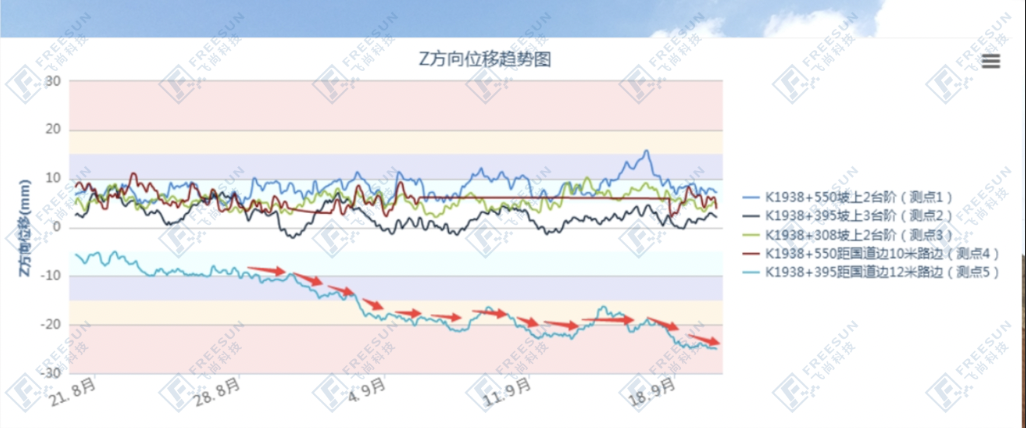

   2017年8月底收到监测点5在X方向位移超二级阈值告警邮件,观察数据后发现X和Z方向的位移有明显持续增大趋势。关联当地降雨情况,发现近半月内有连续多场降雨。分析降雨是造成测点5表面位移数据持续增大的主要原因。鉴于此,在2017年9月6日我司向客户推送了第一条预警报告。此后,2017年9月19日,测点5在X和Z方向位移数据达到了一级阈值,并有持续明显增大趋势,我司向业主推送了第二次预警报告。

   业主收到预警后,组织相关人员第二天前往现场进行巡查。由下图可知,9月7日,测点5前端有小滑塌。9月20日测点5前端小幅度滑坡范围增大,说明监测数据能及时反映滑坡实际变形情况,有效进行灾害预警
